Нефтяные полупогружные насосы

Насосы серии НВ-Д-1М

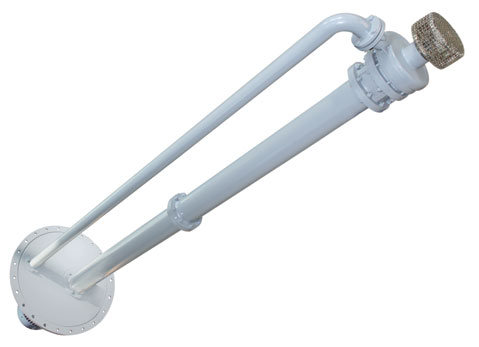

Насосы серии НВ-Д-1М для перекачивания газового конденсата, метанола, нефтепродуктов и сильно загрязненных нефтесодержащих жидкостей из подземных емкостей ЕП (ЕПП) и резервуаров нефтехранилищ с глубиной погружения до 14 м.

Продолжая развитие производственной линейки химических вертикальных полупогружных насосов, выпускаемых компанией, специалисты АО «Группа компаний «ХИМАГРЕГАТ» (г. Москва) разработали новую серию насосов НВ-Д-1М для нефтегазовой отрасли. Широкий размерный ряд новой серии позволяет эффективно перекачивать жидкости как из емкостей ЕП (ЕПП), так и из больших резервуаров нефтехранилищ высотой до 14 м и объемом несколько тысяч кубических метров.

Нефтяные полупогружные насосы

Диапазон характеристик насосов НВ-Д-1М — подача от 12,5 м3/ч до 300 м3/ч и напор от 20 до 80 м — даёт возможность заказчику выбрать агрегат оптимального размера, наиболее соответствующий технологическим задачам конкретного производства, снизить мощность электродвигателя и уменьшить энергопотребление.

Увеличение подачи новых насосов НВ-Д-1М от 12,5 м3/ч м до 80 м3/ч, по сравнению с имеющимися на рынке аналогами, предоставляет новые технологические возможности при проектировании нефтепромыслов и нефтеперерабатывающих предприятий.

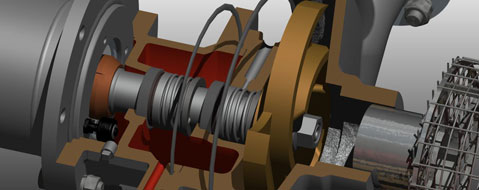

Уплотнение вала в насосе выполнено двойным торцовым уплотнением типа «тандем» с разделительной масляной полостью, не требующей подачи затворной жидкости извне, и соответствует требованиям ГОСТ Р 52743-2007 для насосов, перекачивающих жидкости, пары которых образуют взрывоопасные смеси с воздухом, категорий IIА, IIВ и групп Т1, Т2, Т3,Т4 и требованиям по пожаробезопасности ОСТ 26-06-2028-96 ССБТ.

В конструкции насоса НВ-Д-1М производства АО «Группа компаний «ХИМАГРЕГАТ» содержится ряд технических решений, существенно повышающих его эксплуатационные качества и надежность по сравнению с имеющимися отечественными аналогами — насосами НВ-М и НВ-Д (ВНД).

В соответствии с рекомендациями ведущих специалистов нефтегазодобывающих предприятий проточная часть насосов НВ-Д-1М изготавливается полностью из мартенситной, износостойкой, нержавеющей стали. Из проточной части полностью исключены детали из углеродистой стали с низкой коррозионной стойкостью типа 35ХМЛ, стали 20, 40Х и других типов стали, подверженных быстрому износу.

В конструкции насосов НВ-Д-1М особое внимание уделено обеспечению работоспособности на открытом воздухе без навеса, в условиях, определяемых климатическим исполнением и категорией размещения УХЛ1. Насосы НВ-Д-1М допускают любые воздействия окружающей среды: залив дождем, талыми водами и пр. Узел верхнего подшипника валопровода расположен выше опорной плиты и защищён изолятором подшипника, который обеспечивает надёжную работу подшипника даже при непродолжительной работе под водой. В результате, при затоплении верхней части насоса, вода не скапливается в полостях и после ухода свободно стекает, не воздействуя на узел изолятора подшипника. Такая конструкция насоса не предполагает никаких дополнительных мер по герметизации стыков электродвигатель — опора электродвигателя — опорная плита, при монтаже и демонтаже электродвигателя. При этом допускается хранение насоса с демонтированным электродвигателем на открытых площадках.

Конструкция насоса НВ-Д-1М исключает выход из строя насосов из-за попадания жидкости во внутреннюю полость валопровода. Для этого ниже уровня опорного подшипника предусмотрена дренажная полость с датчиком контроля утечки затворной жидкости и сливной пробкой. Жидкость, попадающая в валопровод, скапливается в этой полости, не оказывая воздействия на подшипники. При достижении опасного объема утечек происходит срабатывание датчика, сигнализирующего о необходимости проведения регламентных работ.

Нефтяные полупогружные насосы

В отличие от НВ-Д-1М в насосах НВ-Д (ВН-Д) и НВ-М датчик утечки, расположенный над опорным подшипником, имеет «мертвую» зону, и подшипник работает погруженный в жидкость до его срабатывания. На практике в большинстве случаев это приводит к аварийному разрушению подшипника, узла уплотнения и проточной части в целом, с прорывом перекачиваемой жидкости в валопровод.

В насосах НВ-Д-1М широко применяются стандартизированные узлы и детали ведущих мировых производителей: подшипники SKF, не требующие обслуживания на протяжении всего срока службы; высококачественные уплотнения John Crane из специально подобранных для конкретной области применения материалов; упругие муфты, хорошо зарекомендовавшие себя при работе в условиях широкого диапазона температур.

Большое внимание уделено облегчению технического обслуживания насоса НВ-Д-1М в полевых условиях. Например, конструкция насоса позволяет замену, монтаж и демонтаж рабочего колеса без слива масла из разделительной полости. Модульная система подвесок дает возможность наращивать глубину погружения насоса в зависимости от особенностей конкретного технологического процесса. Для больших резервуаров она может достигать 14 м.

Все насосы проходят испытания на стенде. Назначенный срок службы насосов — 25 лет. Межремонтный ресурс — 10 000 часов. Гарантия предоставляется на 2 года. Насосы изготавливаются в климатическом исполнении УХЛ1, УХЛ2 и У2.5 и комплектуются взрывозащищёнными электродвигателями, полностью соответствующим требованиям безопасности для нефтегазовой отрасли.

В настоящее время данная модель насоса успешно поставляется на предприятия «ТНК-BP», «Лукойл», «Татнефть», «НК Салым Петролеум».
